아두이노 기본: LED제어하기

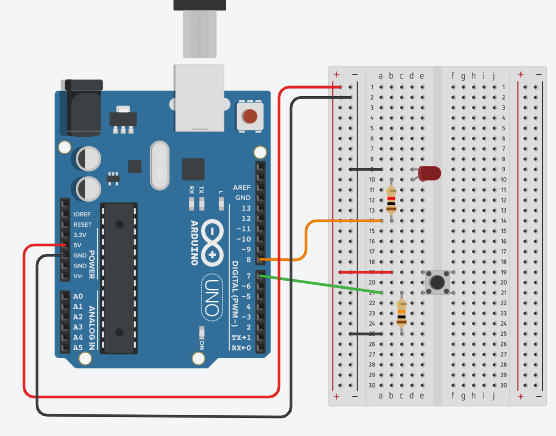

아두이노 보드와 브레드 보드에 따로 +와 -을 연결한다
그리고 푸쉬버튼에 저항을 연결해 -쪽으로 연결해준다
저항과 연결된 푸쉬버튼은 아두이노 보드의 7번과 연결
저헝과 연결된 LED그 위에 8번과 연결해준다

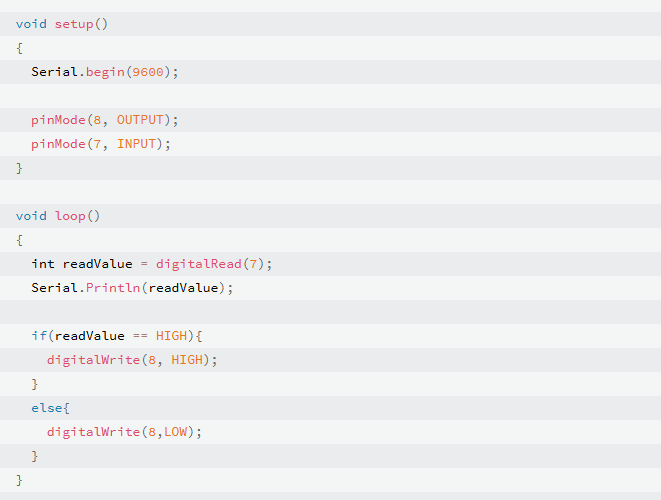

아두이노 프로그램을 켜서 다음과 같이 코딩해준다.
(*아두이노 프로그래밍 세팅방법은 아래 블로그글 참조)
아두이노 IDE(프로그램)설치 및 환경설정
1. FTDI USB 드라이버 설치하기 http://www.ftdichip.com/Drivers/VCP.htm FTDI 홈페이지에 접속하여, 운영체제에 맞는 드라이버를 다운로드 합니다. 저는 윈도우를 사용하므로윈도우에서 setup executable를 다운받
codingrun.com
컴파일 진행 후 아두이노 보드에 넣어준다.

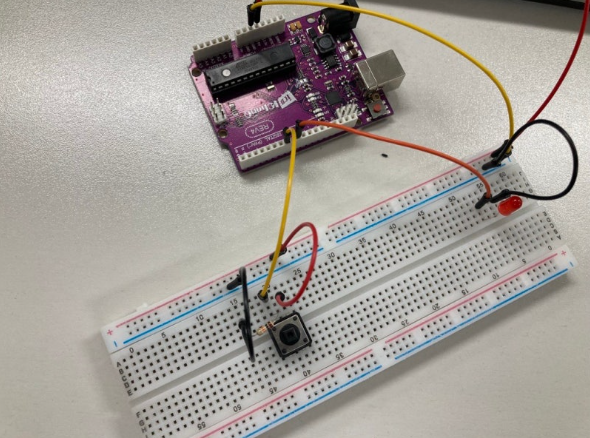

[실전 모습]

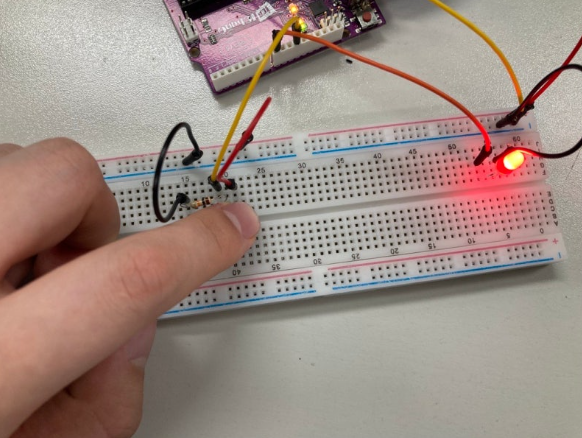

이렇게 버튼을 누르면 LED가 켜지면 성공
